Выбор угла обзора для камер видеонаблюдения

16.01.2017

Как выбрать объектив для камеры видеонаблюдения

При выборе объектива для камеры необходимо исходить из задач, которые вы ставите перед системой видеонаблюдения. Четкое определение задачи будет определять правильный выбор объектива, что в свою очередь позволит увидеть на мониторе именно то изображение, которое вы хотите получить.

В первую очередь необходимо обратить внимание на фокусное расстояние, которое и будет определять насколько далеко или как широко сможет показывать ваша камера.

Фокусное расстояние объектива

Фокусное расстояние объектива измеряется в миллиметрах и представляет собой расстояние от объектива до матрицы видеокамеры, на которую и фокусируется изображение.

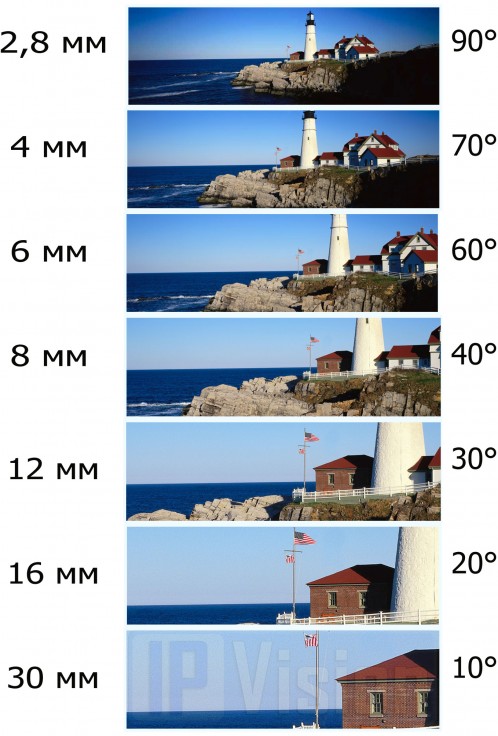

Фокусное расстояние объектива видеокамеры

Самым популярным значением фокусного расстояния в видеокамере является величина в 4 мм, которая примерно равна углу обзора в 70° по горизонтали, а это приближенное число к углу зрения обычного человеческого глаза. Камеры с таким объективом, являются универсальным решением для инсталляции системы видеонаблюдения в типовых помещениях.

Таким образом, при выборе объектива помните, что чем меньше миллиметров фокусное расстояние объектива, тем большую площадь обзора она будет охватывать. Такие широкоугольные объективы подходят для общего обзора например на парковках или придомовой территории.

Напортив, в случае же выбора объектива с большим фокуснымрасстоянием – охват территории будет меньше. Такой вариант больше подойдет для решения задач, где необходимо более детальное изображение, например в банках или в магазине над кассой с охватом только денежно-расчетных операций.
широкоугольные, узкоугольные объективы ip камер

Угол обзора видеокамеры

Вместе с тем, угол обзора указывает на то, насколько большую площадь сможет охватить ваш объектив во время видеосъемки.

Так на примере изображения находящемся справа, широкоугольные объективы позволяют увидеть большую площадь наблюдаемой территории, но с меньшей детализацией, и противоположно узкоугольные объективы позволяют детализировано рассмотреть удаленные объекты.

Выделяют три основных типа объективов:

1. Монофокальные (фиксированные) объективы имеют одну фиксированную величину фокусного расстояния. В таких объективах нельзя регулировать угол обзора видеокамеры. Из-за своей простоты и низкой стоимости они являются наиболее популярными.

монофокальный объектив
2. Вариофокальные объективы. Из них различают с автофокусом и с ручной фокусировкой, которые позволяют регулировать фокусное расстояние объектива, и как следствие менять угол обзора видеокамеры. Этот тип объектива является универсальным, однако их стоимость выше. вариофокальный объектив

зависимость фокусного расстояния и угла обзора видеокамеры
3. Трансфокальные (зум-объективы) являются самыми дорогими, однако они позволяют реализовывать удаленно с пульта управления большое количество задач:

- регулировать углы обзора видеокамеры;

- производить масштабирование зоны наблюдения;

- наводить резкость;

- фокусировать изображение;

В основном, такие типы объективов применяются в роботизированных PTZ-камерах (поворотных) →.

На основании вышеизложенного, надеюсь у вас сформировалось представление о взаимозависимости фокусного расстояния и угла обзора.

Вместе с тем хочу отметить, что на практике же подобрать действительно подходящий угол обзора и объектив для поставленных задач не так просто как кажется.

В связи с этим для целей надлежащей инсталляции системы видеонаблюдения и разрабатывается профессиональное ПО, позволяющего точно и без мертвых зон рассчитать необходимый для каждого конкретного случая угол обзора и как следствие зону видимости.

рассчет зоны видимости камер видеонаблюдения
